当技术创新满足建筑创意,一切皆有可能!

点击数: 【字体: 收藏 打印文章
路易威登基金会艺术中心是应LVMH集团总裁伯纳德·阿诺特先生(Bernard Arnault)的邀请,由享誉世界的建筑大师弗兰克·盖里(Frank Gehry)先生设计的一座奇妙而迷人的建筑。艺术中心位于巴黎布洛涅公园的中心,于2014年10月开业。弗兰克·盖里于1989年荣获普利兹克建筑奖,这位加拿大裔美国建筑师在这幢建筑中使用了多块精确至毫米的大型帆形玻璃板,制作出组成12块帆形棚罩的3600块构板,以及19000块Ductal®超高性能混凝土面板,缔造出晶莹如雪的“冰峰”。加上前所未有的设计工艺,该工程的每一步都在重塑既有建筑规则,以创造这幢与梦想比翼的独特建筑。

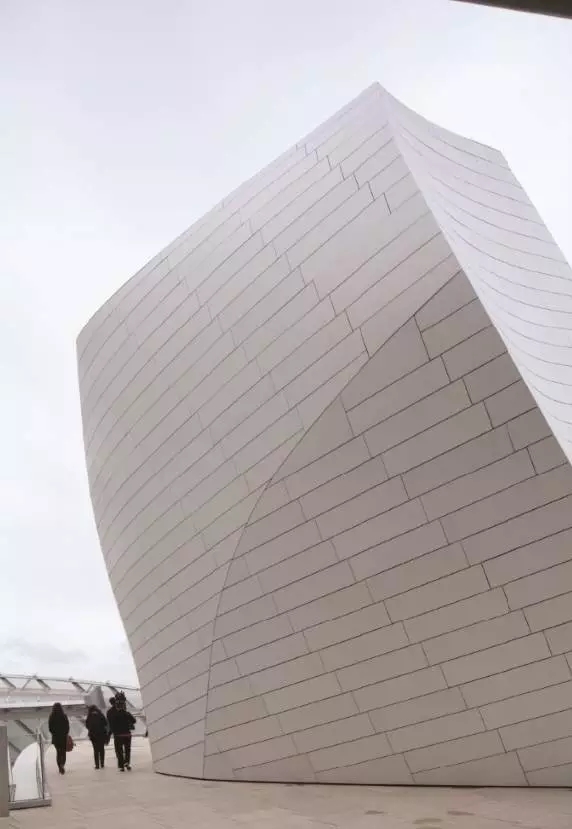

路易威登基金会艺术中心经过6年120多名建筑师与工程师的建设,克服了大量技术挑战,最终成为了建筑设计领域的杰作。这幢建筑的屋顶由巨大的帆形玻璃板组成。不透明的外墙如同一座座亮白色的“冰山”,与其高度复杂的几何形状珠联璧合,同时也达到了客户对于整幢建筑所提出的超高耐用性要求。这种外墙以Ductal®超高性能混凝土为材料,使用一种曾获得法国混凝土工业联合会(Fédération de l'Industrie du Béton)奖的特殊制造工艺制造而成。



16,000块形状各异的Ductal®面板

路易威登基金会艺术中心采用了19,000块Ductal®面板,9,000平方米外墙不规则几何形状所带来的技术挑战,其中包括16,000块形状各异的面板。要完成弗兰克盖里先生想像的建筑同时达到伯纳德阿诺特先生的期待,超过120位建筑师和工程师联合组成团队,尤其对于玻璃返簇拥下升起的“冰峰”部分,花了六年时间做工程研究,才决定了采用“白色,像瓷器般的混凝土质感材料”的解决方案。经两个工程顾问事务所RFR和T/E/S/S一起寻找材料,经历众多打样与测试,Ductal®超高性能混凝土很快证明了由于出色的耐用性、表面质量、面板薄度、铸造工艺和延展性,它是唯一能够达到该项目期望的材料,最终决定采用了Ductal®解决方案,Ductal®有一个非常重要的特点:能够完好无损地承受严重的变形。其有机纤维配方令本项目可以采用厚度只有25毫米的超薄面板,同时具有天然矿物材料的特性,从而最大程度地减轻了外墙面板的总重量。


虽然该材料性能满足了项目的各项要求,但仍需要设计16,000块不规则立体几何形状外墙装饰板的工厂制造流程以及如何将它们安装到9,000平方米外墙曲面上。显然,我们不可能为每一种几何形状制作一个模具。拉法基团队凭借在材料制造和铺设方面的丰富经验,提出了一项可行的解决方案。

拉法基团队在2008年为该项目开发了一种拉法基专有的真空模压成型(VM)工艺。该工艺使用一种独特的灵活模具,这种模具可以根据任何曲面进行调整。由计算机数控聚苯乙烯球模板提供目标几何形状:通过同时使用多个真空袋将可变形的模具放在该模板上。具有弹性的硅胶模具可以提供非常平滑、柔软的表面,使每块面板呈现独特的曲线,同时也帮助合作预制厂Bonna Sabla限制了模具的数量,而模具数量是制造成本中的关键因素。

如果选择“扁平”的设计,面板的几何形状始终是长1.5米、宽40厘米的长方形。使用数字模型软件“Digital Project”根据这一规则开发表面的模型设计,并且使用建筑信息模型(BIM)流程输入附加信息,比如维护成本或保护类型等。


数字模型为每块面板标注一个代码,代码包含了该面板的所有专有数据。然后使用该代码追踪面板从制造到组装的全过程。原来属于Gehry Partners、而今已自立门户的Gehry Technologies团队自动从模型中提取这一数据和几何形状,然后由Bonna Sabla进行制造。

制造和装配容差要求非常严格:面板间的平行接缝为10毫米,而垂直接缝仅为7毫米。这些限制使预制厂必需建立严格的几何形状控制流程。专业的制造知识加上RFR与TESS外墙设计事务所提出的固定系统实现了无缝的拼接。


完美的表面工艺实现经久耐用

由Ductal®面板组成的9,000平方米外墙是Frank Gehry项目的基本组成部分,是这幢建筑的视觉亮点。这些面板将暴露在各种天气以及灰尘与污垢等。为了保证表面的耐用性、防水性和防油性,我们的合作伙伴Guard Industrie提出了一项保护方案,而且这项方案已在其实验室中接受了多种测试。Guard Industrie测试了紫外光降解、甚至还测试了假设整个林子都是鸟的情况下,鸟粪对外墙的影响!公众所能接触到的区域均涂上了一种牺牲性抗涂鸦涂层。这种保护层与表面处理对于路易威登基金会艺术中心Ductal®外墙面板外观的长期保护而言至关重要。

路易威登基金会艺术中心是技术创新与建筑创意的结晶,淋漓尽致地展现了拉法基在创造美丽城市的过程中所扮演的重要角色!


如果您想了解更多项目与这款革命的建筑材料的技术细节,请登陆中文网站:www.ductal.cn

Ductal®这款超高性能混凝土,集装饰性、耐久性、创新性与标志性于一体,期待更多有志建筑师的发掘!
